光伏玻璃壓延機在光伏玻璃生產中的應用
超白光伏玻璃是一種壓花玻璃,由于其透光率高,被廣泛用于太陽能電池板的蓋板。壓延機是超白光伏玻璃生產成形的關鍵設備,它由至少兩個錕筒組成,按照一定的排列形式,在一定的溫度條件下將可塑料壓制成具有一定厚度和表面形狀的膠片。熔融的玻璃液從熔窯沿口通過壓延機擠壓而形成軟化狀態的玻璃帶,再通過壓延機壓延輥形成花紋,壓延機的性能及穩定性將直接影響光伏玻璃生產的連續性,最終影響產品成品率和質量。
壓延機的組成部分

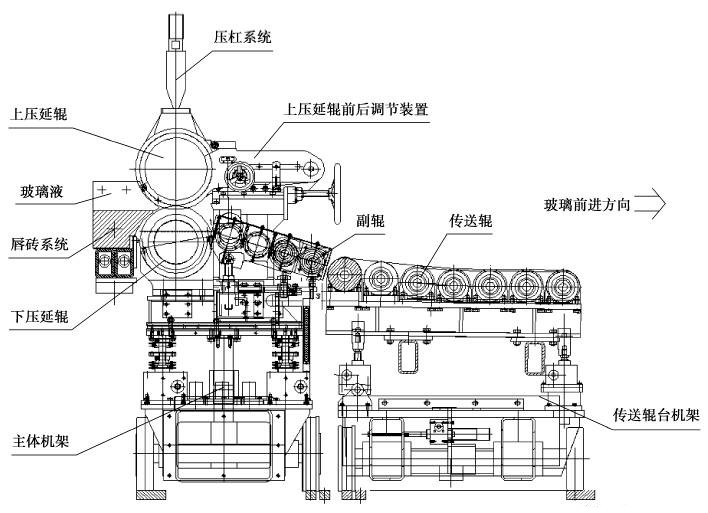

以國內某企業一窯四線光伏玻璃生產線使用的德國壓延機為例, 壓延機主要由壓延機主體、驅動單元、壓延組件、可移動基座、傳送輥臺等部分組成。 (熔窯熔化能力:650t/d,玻璃原板寬:2400mm,厚度:2.8~6mm)
一、壓延機主體
壓延機主體包括上輥、下輥、4根副輥、冷卻裝置及相應的調整裝置。每個壓延機有兩根表面平滑的不銹鋼主輥。輥凈長2800 mm,總3000mm。主輥外徑280~320mm,內鏜孔直徑180 mm。
調節裝置:
1、高度調節裝置既可以調節壓延機與熔窯之間的高度,也可以調節平行于玻璃壓延方向的距離。
2、帶有手輪的減速箱可以手動調節玻璃厚度。
3、電動高度調節裝置可以使壓延機適應不同條件下的熔窯或者壓延輥的直徑。
4、用齒輪調節裝置可以手動調節上輥的水平方向位置,利用平行安裝的齒輪調節裝置可以使壓延機與窯爐唇磚之間在+75 mm/-50mm范圍內水平方向調節。
通過上述多方位的調節裝置,壓延機可適用于不同情況下的熔窯。
二、驅動單元
驅動單元是由變頻器控制的、交流電機驅動的三個特殊齒輪箱組成,其動力通過萬向軸傳至上、下輥及斜輥臺。
三、壓延組件
上輥和下輥在耐磨軸承上運行,由2個結實牢固的特殊支架支撐。通過升降裝置的手輪調節上輥的高度來實現對玻璃厚度的調節,調整一圈為0.25mm。
壓延機的上方平臺上,安裝了與壓延機上輥相互連接的壓力調節裝置,在壓力作用下可保持壓延厚度的恒定,并且壓力大小可以通過控制面板進行調節。
在壓延機的主輥和斜輥臺之間裝有3個風刀,它位于下主輥和斜輥臺的前三根傳送輥之間,風刀中的氣體從底部支撐玻璃帶。
機身與唇磚之間的距離可以利用并行排列的調節裝置沿著壓延的方向在+75mm/-50mm范圍內水平調節。
壓延機的底輥在沿著退火窯的方向上,與4根直徑110mm組成的副輥臺相連接,所有輥?zhàn)泳捎锰沾赏扛病?/span>
四、可移動基座
壓延機安裝在一個結實牢固的基礎架上,通過機座底部?jī)筛S上的4個輪子來實現其在2根軌道上的移動,且其中的2個輪子帶有導向輪緣。
五、傳送輥臺
傳送輥臺位于壓延機和退火窯之間,傳送輥臺裝有7根f140mm的傳送輥,所有輥?zhàn)佑谬X輪和鏈條連接在一起。
玻璃原片生產包括配料段、熔化段、成型段、退火段和檢測掰邊段五個工序,其中熔化、成型、退火是原片產線最核心的環節,任何一環出現問題,都會影響光伏壓延玻璃產品的質量和制成率。
改善光伏壓延玻璃熔化質量的措施
一、優化配料方案,使用復合澄清劑
選擇焦銻酸鈉作為澄清劑,由于焦銻酸鈉在分解溫度范圍內,不必經過由低價到高價的轉變,就能直接分解放出氧氣,是一種優良的玻璃澄清劑。
二、選擇合適的投料方式
投料機送料厚度控制在50~100mm,增大料壟的表面積,充分接受熱量,加快熔化。同時注意控制熔窯兩邊的料層厚度,減小投料口處的橫向溫差,防止偏料。
三、根據現有熔窯的運行狀況,調整各個小爐的熱負荷分配
在生產實踐中遇到配合料中 Fe2O3含量明顯減少時,應設法增大熱量的供給,才能熔化好透明度較高的玻璃。光伏壓延玻璃含鐵量要求更低,因此在生產光伏壓延玻璃的時候,必須增加整個熔窯的熱容。
四、調整合理的助燃風過剩系數,降低能耗
多余的助燃風會帶走大量的熱量,增加能耗;同樣,助燃風不足,燃料未能充分燃燒就排出熔窯,也會增加能耗。在投產以后發現助燃風調節閥在調節閥門開度時,出現較大誤差,同時助燃風流量計測量也有誤差。在廠家維修無果的情況下,通過火焰的燃燒狀態,現場手動調節閥門開度,然后固定助燃風調節閥開度,并參考余熱發電收集到的煙氣量和含氧量一系列方法逐漸確定了助燃風用量。
五、制定合理的澄清溫度
在制定澄清溫度時,應參照配合料中澄清劑焦銻酸鈉和芒硝的放氧溫度,保證玻璃液在整個澄清帶有足夠的溫度得以澄清。
六、采用深層卡脖水包
深層卡脖水包主要有以下幾個作用:
1、減慢熔化部出口端前進流的速度,使玻璃液在熱區停留較長時間,從而得到良好的澄清。
2、有助于冷卻部中玻璃液的熱調節。
3、減少了玻璃液由冷卻部向熔化部的回流,即減少了二次加熱。
4、阻擋熔化部的浮渣進入冷卻部。
結語
性能優越并且穩定性好的壓延機對光伏玻璃生產企業來說至關重要,壓延機的優劣決定了產品的質量和產量。此外,對于玻璃壓延成型過程中產生的玻璃缺陷,可以通過調整生產參數或采取相應措施得到改善或消除!
